Назначение крышного зонта
1. Защита от осадков: Специальная форма зонта обеспечивает эффективную защиту вентиляционной шахты от дождя, снега и других атмосферных осадков.
2. Преграждение попадания мусора: Исключает доступ листьев и посторонних предметов в вентиляционные каналы, предотвращая возможные засорения и поломки.
3. Поддержание эффективности вентиляции: Сохраняет свободный воздушный поток в системе наружу при сильном ветре, препятствуя опрокидыванию тяги.
Виды зонтов для вентиляционных шахт

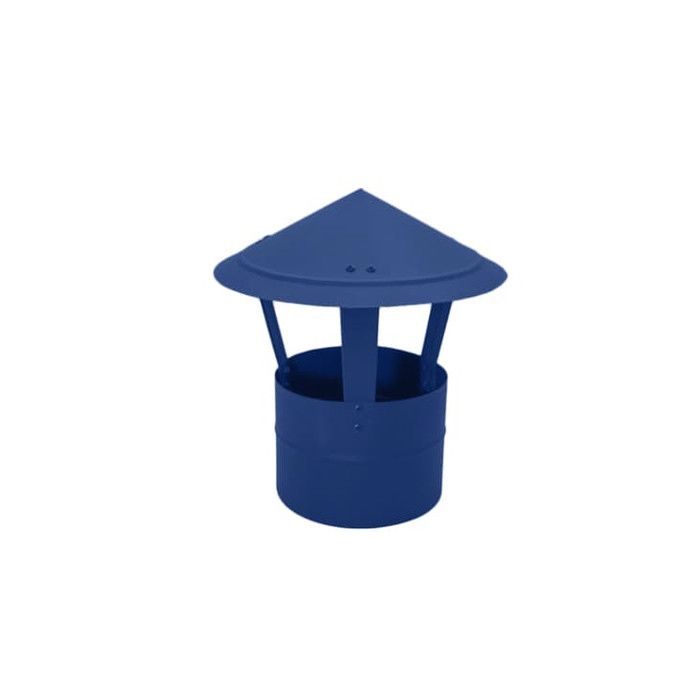

По конфигурации колпака данные устройства разделяются на прямоугольные и круглые. Круглые зонты используются для горловин шахт, имеющих круглое сечение, и устанавливаются при помощи фланцев, ниппельного соединения или хомутов.
Зонты прямоугольной формы крепятся на шахту прямоугольного сечения при помощи металлического сварного каркаса с опиранием на шахту
или собранные полностью из листового материала насаживаются плотно по периметру шахты на верхнюю ее часть.
Колпак зонта может быть изготовлен из следующего материала:

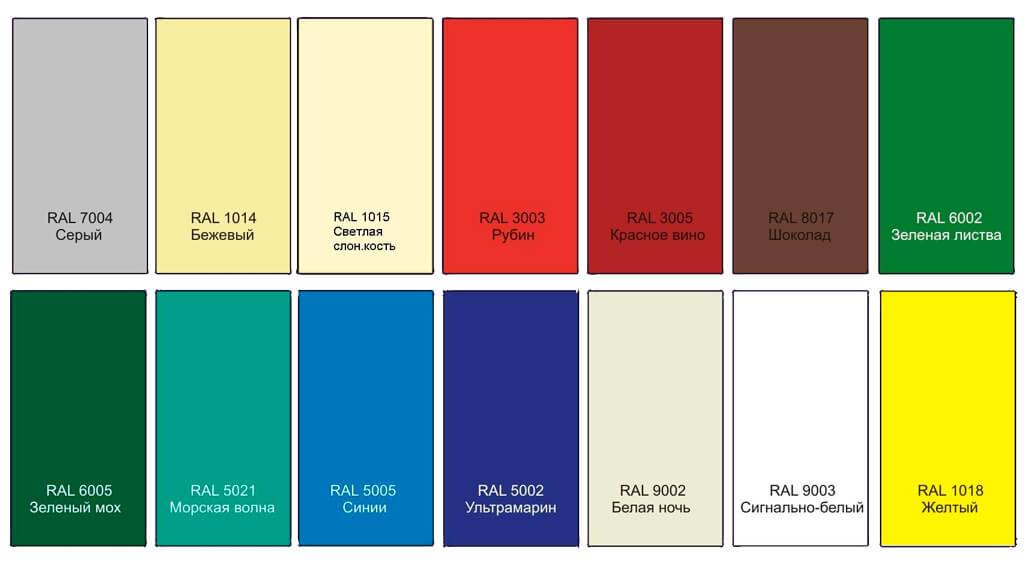

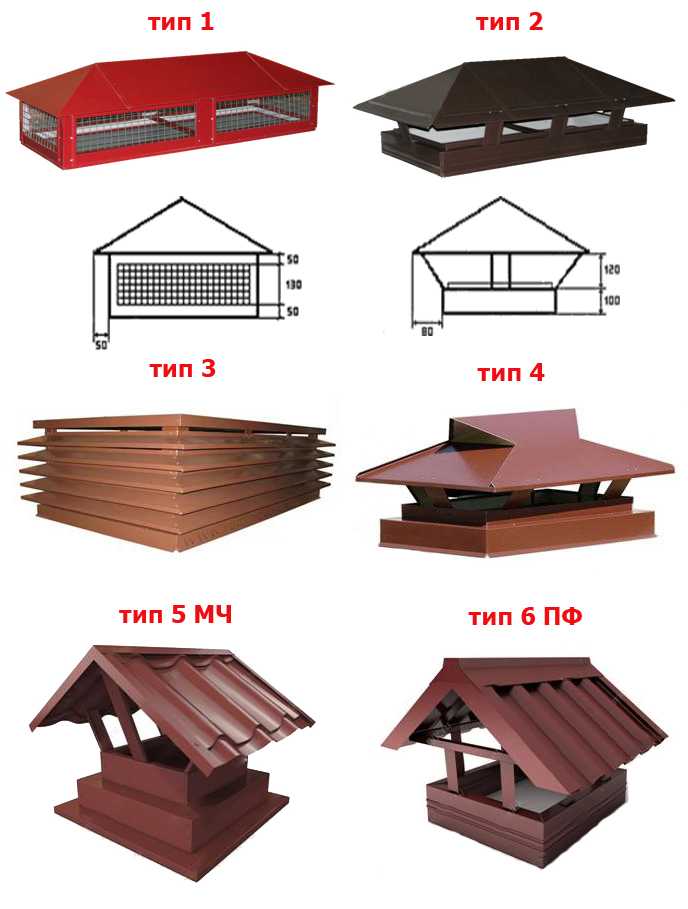

Для изготовления зонта для вентиляционных каналов чаще всего используют оцинкованную сталь или оцинкованную сталь с покрытием полиэстер, толщина которой зависит от периметра или диаметра основания шахты. Зонты прямоугольной формы бывают следующих типов:

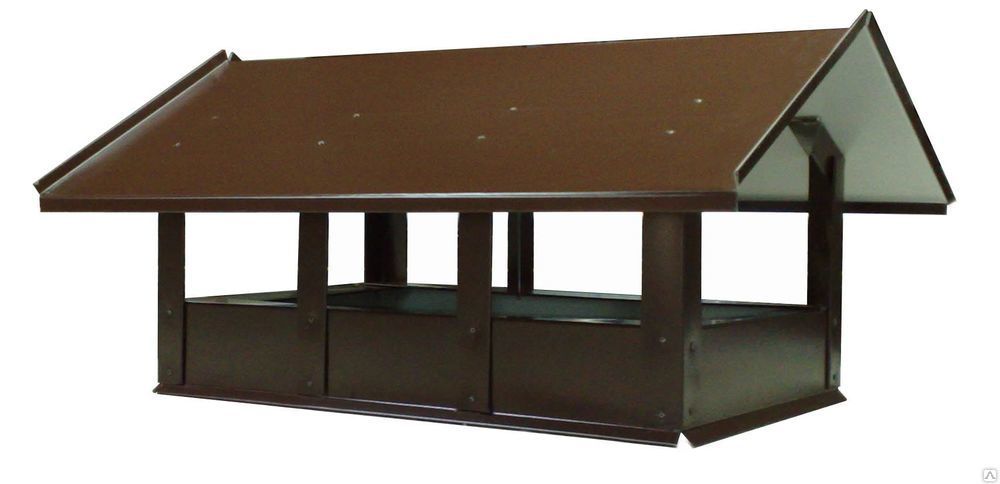

Колпаки для зонтов изготавливают в двух вариантах: в виде пирамиды (две грани имеют форму трапеции)
или пирамиды остроконечной (все стороны основания равны)

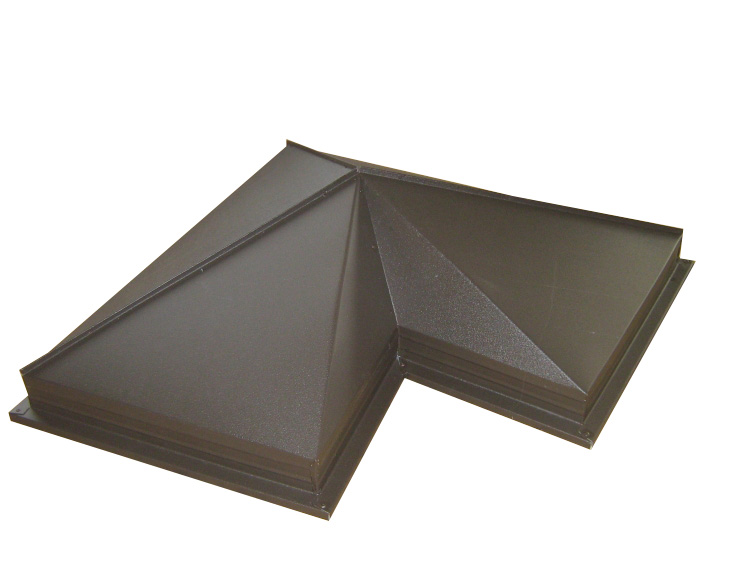

Также надо отметить, что в завимости от конфигурации посадочного места вентшахты, зонты могут принимать L-образную, Т-образную формы

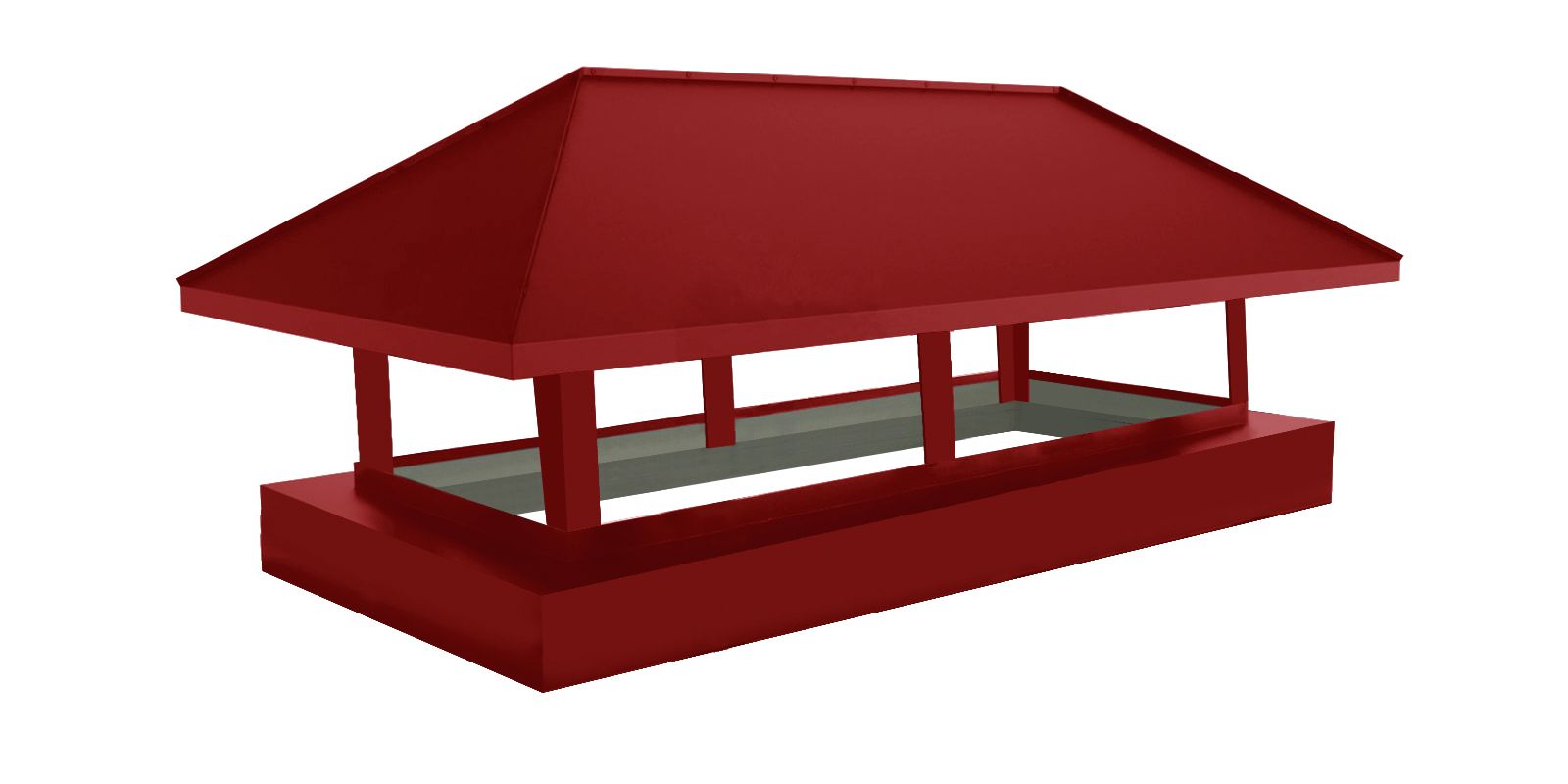

Тип изделия соотносят согласно наружным размерам шахты, указанным в проекте. Для небольших шахт, периметром менее 4000 мм, колпак зонта и его основание, которое насаживается на шахту, изготавливаются из листового материала

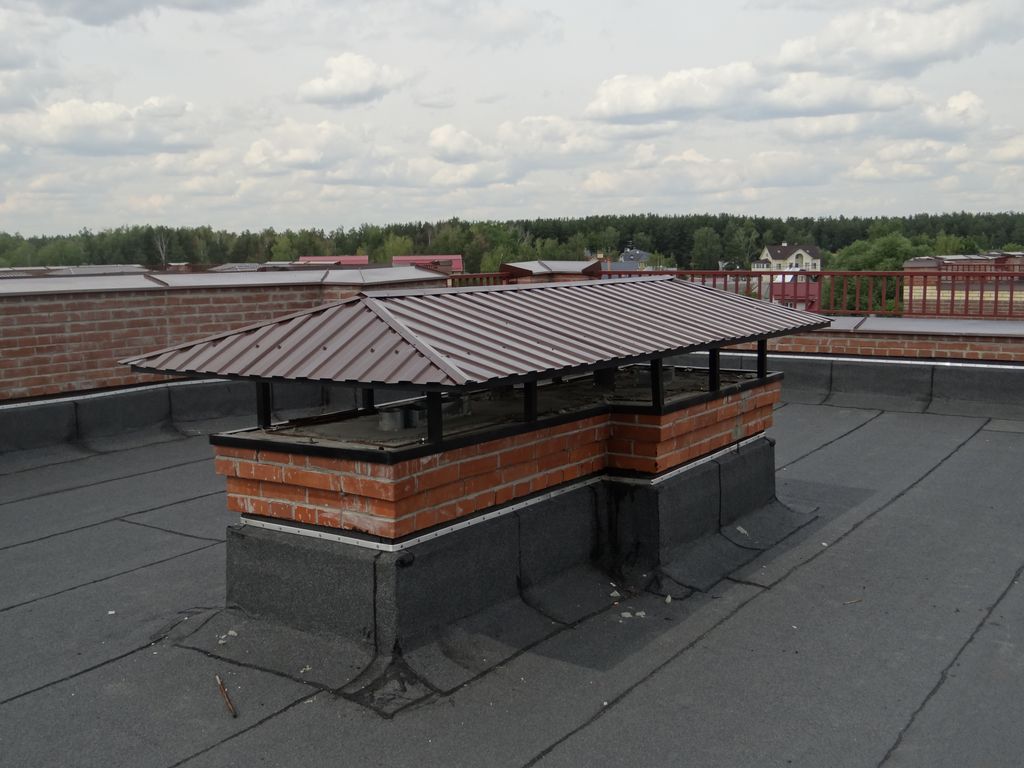

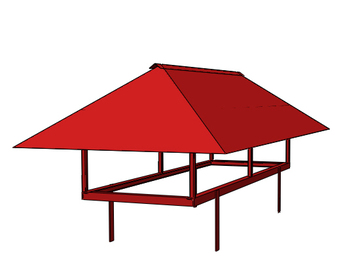

В случае если периметр основания вентшахты более 4000 мм, то целесообразно устанавливать зонт на сварном каркасе, который позволяет надежно закрепить его и при этом также придает всей конструкции необходимую жесткость

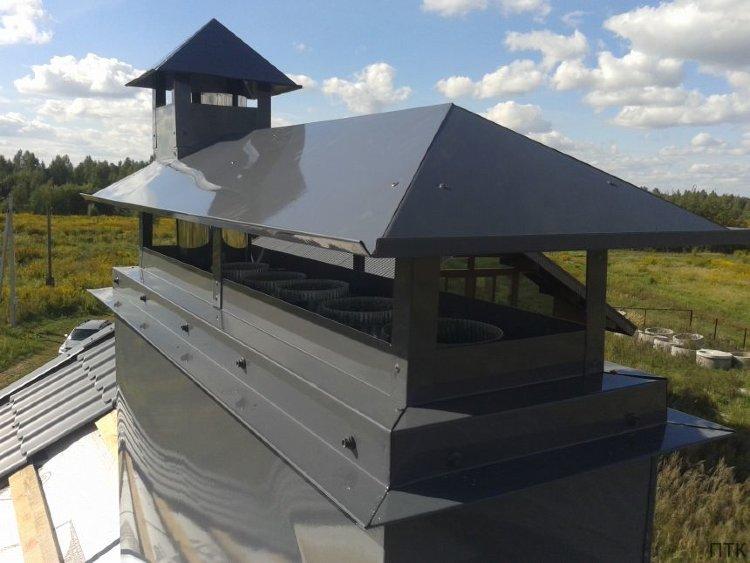

Если речь идет о высотных зданиях, и в ситуациях с повышенной ветровой нагрузкой, то данная технология является наиболее оптимальной и при меньших периметрах шахт. Использование зонта для вентшахт на сварном каркасе решает важную задачу объединения нескольких вентиляционных выходов в единую систему под одним колпаком
Изготовление зонтов для вентиляционных каналов

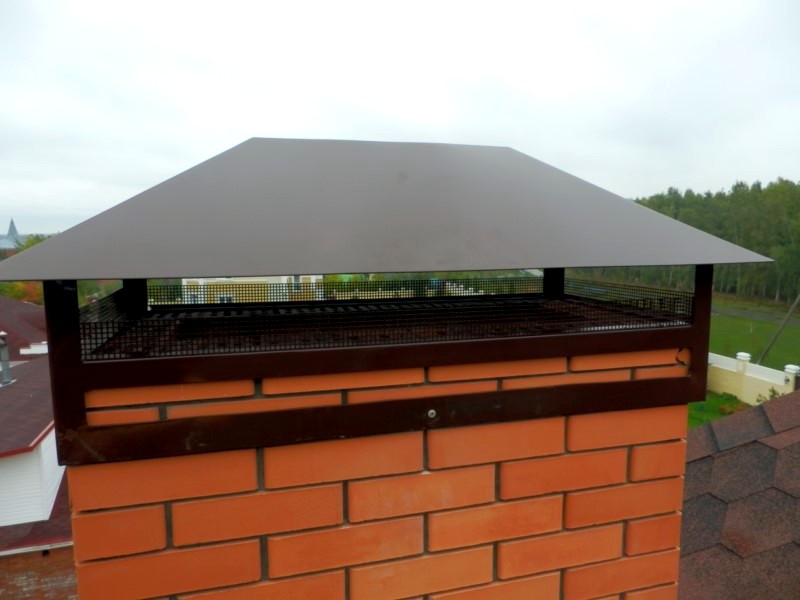

Главный фактор, которым руководствуются производители при изготовлении данной продукции – долговечность и надежность изделий. Прочная конструкция обеспечивает надёжную защиту шахты вентканалов от засорений и попадания атмосферных осадков. Сварной каркас или посадочная рама для колпака зонта, по желанию Заказчика, может быть покрыта порошковой краской. Для дополнительной защиты от мусора и птиц, по периметру зонта устанавливается оцинкованная сетка с ячейкой 10-20 мм.
Стоимость изготовления зонтов рассчитывается исходя из нескольких факторов: сложности изделия, внешнего покрытия, вида, размера и толщины металла. По каждой конкретной заявке цена изделия определяется индивидуально. Возможно изготовление как типовых, так и нестандартных зонтов.
Монтаж зонтов
Зонты для вентшахт довольно просты в установке на крыше здания и не требуют сложных монтажных работ.

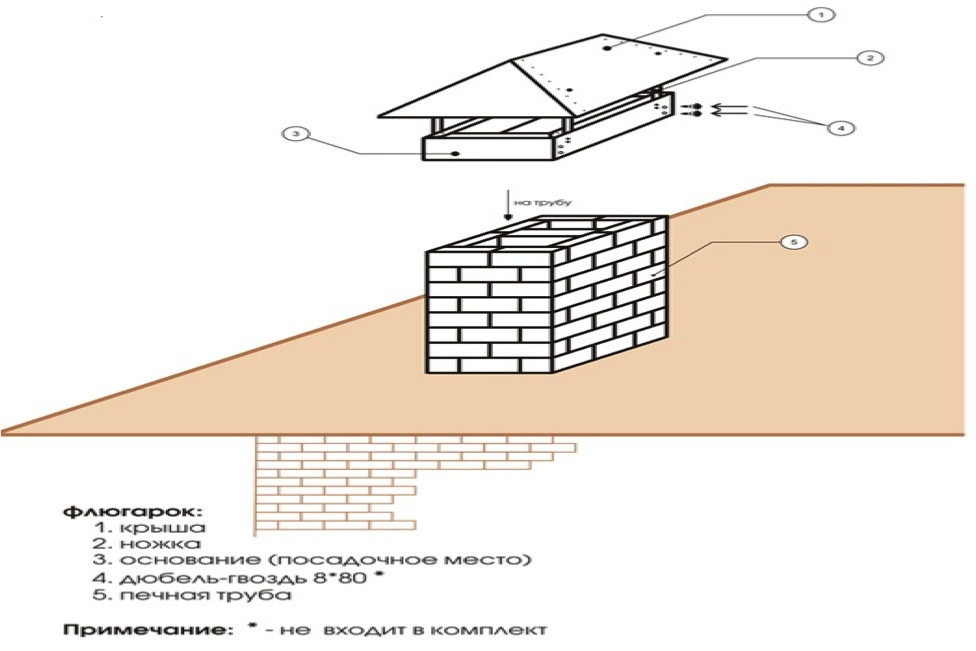

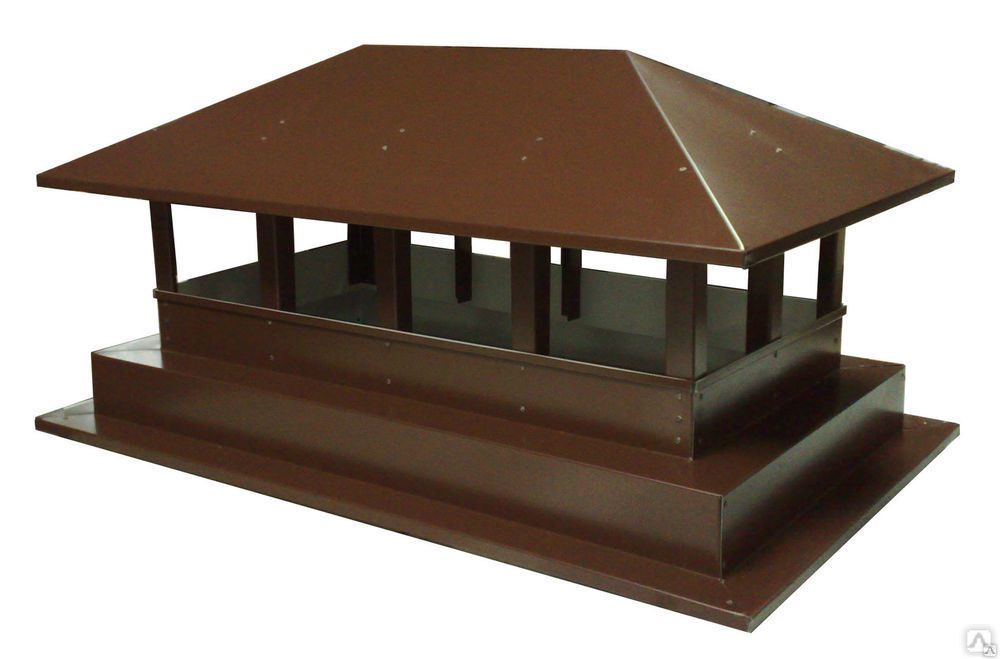

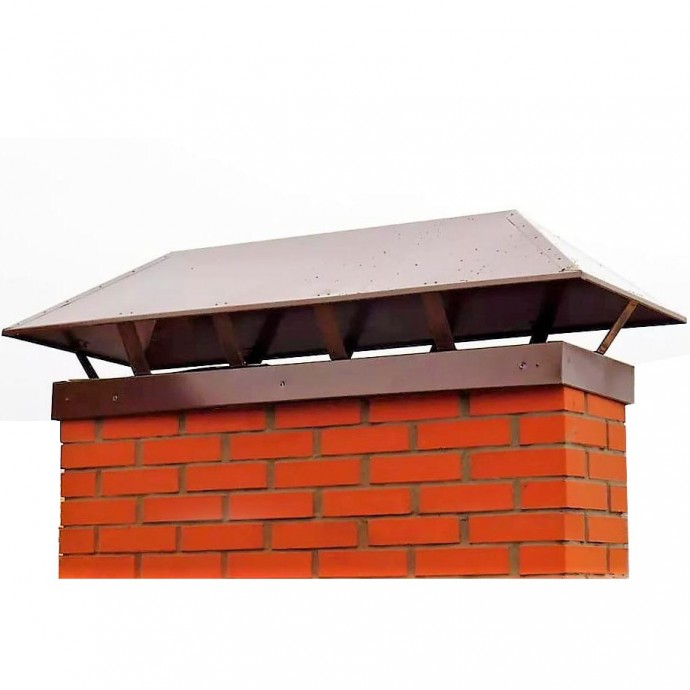

Зонт на пьедестале, выполненный в основании из листового материала, плотно насаживается на основание шахты и крепится к ней анкерами или дюбелями с саморезами

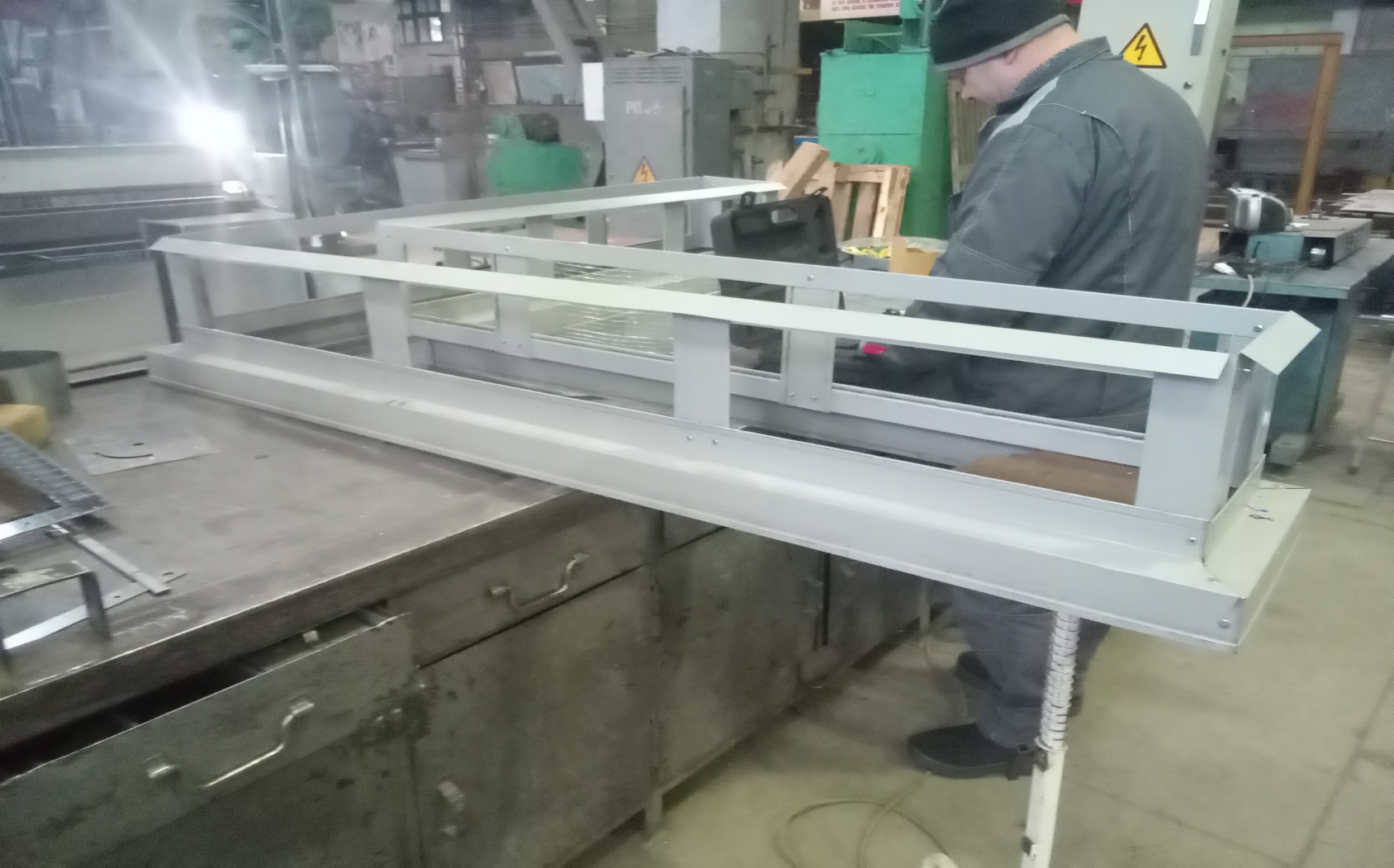

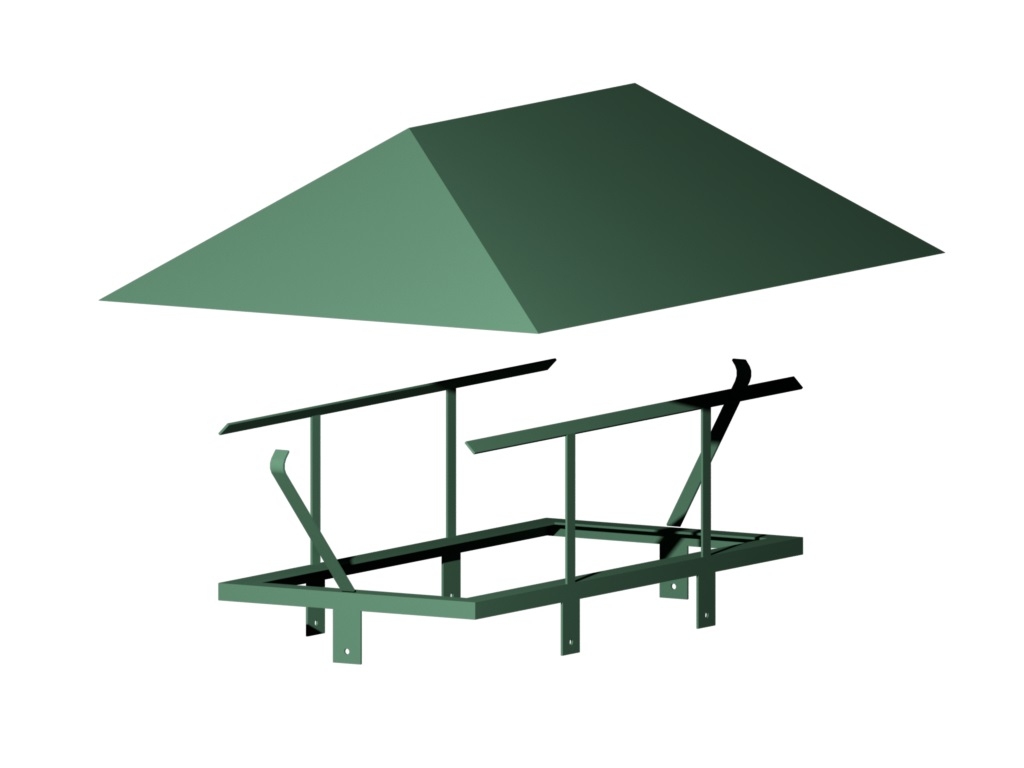

Зонт на сварном каркасе поставляется отдельно из двух частей: сварной каркас и колпак
Сварной каркас насаживается на шахту и крепится к ней через проушины и крепежные пластины анкерами, далее на каркас одевается колпак и закрепляется на нем саморезами или винтами с гайками.
