Вентиляция помещений с рекуператором в настоящий момент самое энергоэффективное решение, которое позволяет производить качественную циркуляцию воздушных потоков в заданных режимах и объёмах при минимальных затратах. Ведь воздух холодный с улицы сначала подогревается рекуператором (за счет тепла, которое содержится в вытяжном потоке), а затем происходит дополнительный догрев воздуха до комфортной для человека температуры.
В отличие от классической вентиляции, рекуператор позволяет значительно экономить на эксплуатации оборудования, да и стоимость рекуператора совсем ненамного превышает стоимость классического вентиляционного оборудования. Так же, во время работы рекуператора 70% тепла вытяжного воздуха возвращается обратно приточному, что значительно сокращает затраты на его обогрев.
В жаркие летние дни теплообмен происходит в обратном направлении, что позволяет экономить еще и на кондиционировании. Одновременно с передачей тепла в теплообменнике происходит передача влаги из вытяжного воздуха приточному. В физике есть такое понятие, как «точка росы». Это момент, когда относительная влажность воздуха достигает 100% и влага переходит из газового состояния в жидкое (конденсат). Конденсат проявляется на поверхности рекуператора, и чем ниже температура на улице, тем больше вероятность образования конденсата на рекуператоре. Так как энтальпийный рекуператор позволяет передавать влагу из вытяжного воздуха приточному, то «точка росы» смещается в зону очень низких температур. Рекуператор позволяет поддерживать более высокую относительную влажность приточного воздуха (в сравнении с классической вентиляцией), а также значительно повышает морозоустойчивость и убирает необходимость в отводе конденсата.
Наличие вышеперечисленных функций полностью объясняет выбор подобной приточно-вытяжной установки.

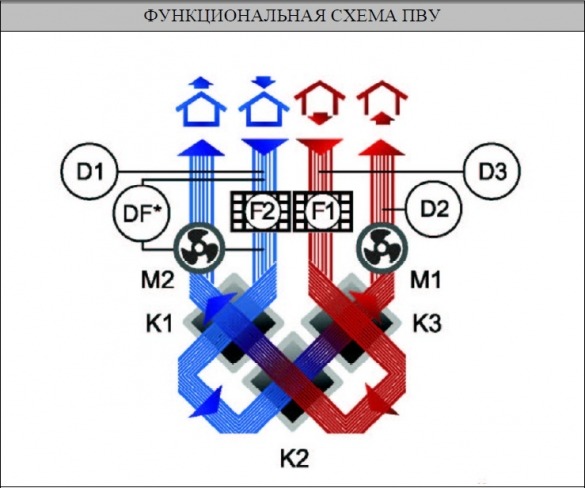

Представляем функциональную схему установки.
Где:
• М1 и М2 – приточный и вытяжной вентиляторы;
• D (1, 2, 3) – датчики температуры;
• К (1, 2, 3) – теплообменники;

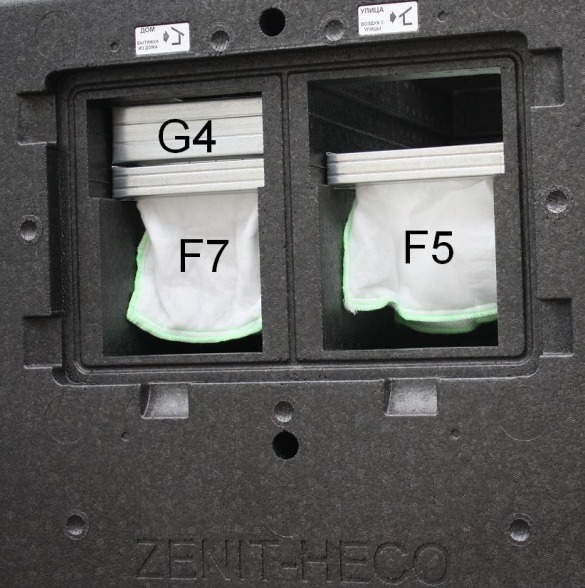

• F (1, 2) – воздушные фильтры.
Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение. Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

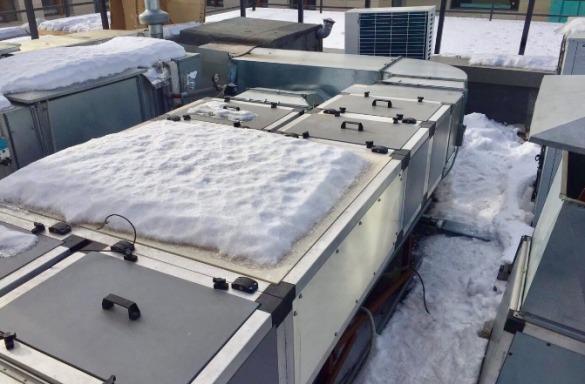

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм. Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.
Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.
Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.
Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60 м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.
Рассчитывая и выбирая установку, лучше конечно обратится к специалистам.
Тем не менее, есть несколько рекомендаций, которые помогут застройщику выбрать модель рекуператора, опираясь на свои собственные представления о комфорте и практичности.
Нельзя сказать, что какой-то рекуператор хуже или лучше, у каждого типа рекуператоров есть свои сильные стороны и сферы применения. КПД роторного и пластинчатого рекуператора абсолютно одинаков, так как КПД зависит от двух параметров: от площади теплообменной поверхности рекуператора и от направления воздушного потока в рекуператоре.
Конструкция роторного рекуператора допускает частичное смешивание приточного и вытяжного потоков, так как изолятором воздушных потоков в нем является щетка. Щетка с мелкой щетиной, сама по себе, является плохим изолятором между воздушными потоками, а небольшой дисбаланс в системе приводит к еще большему перетоку отработанного воздуха в приточный канал. Также слабым звеном в роторном рекуператоре является двигатель, и ремень который крутит ротор: дополнительные движущие детали снижают общую надежность оборудования, а также повышают энергозатраты на рекуперацию. Роторный рекуператор допускается устанавливать только в одном положении, что также снижает возможность его применения в домашних условиях. Основными объектами для применения роторных рекуператоров являются торговые центры, гипермаркеты и другие общественные здания с большой площадью, где переток воздуха – только на пользу собственникам здания.

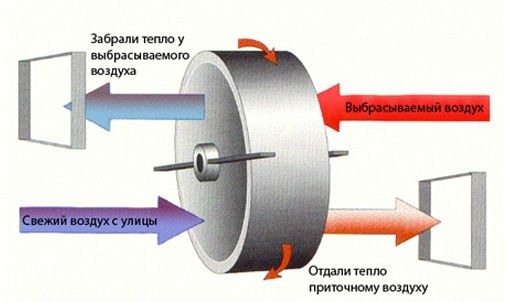

Представляем схему работы роторного рекуператора.

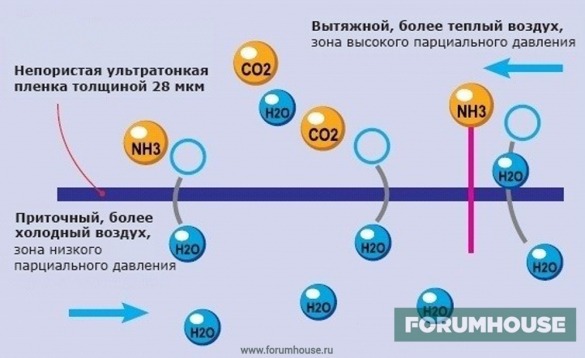

Пластинчатые рекуператоры, в отличие от роторных устройств, не столь массивны, но при этом просты в установке и надежны в эксплуатации. Среди пластинчатых рекуператоров особого внимания заслуживает оборудование мембранного типа. Специальная полимерная мембрана, встроенная в рекуператор, возвращает влагу из вытяжного воздуха в приточный. Одновременно она препятствует образованию конденсата, а также формированию наледи внутри устройства (во время его эксплуатации при низких температурах).
На базе пластинчатых рекуператоров можно построить многоступенчатую рекуперацию, которая позволяет избежать прямого контакта самого холодного воздушного потока (поступающего с улицы) с самым теплым (поступающим из дома). А в связке с энтальпийным рекуператором такая технология позволяет уйти от обмерзания рекуператора. Плавное понижение температуры вытяжного воздуха и плавное повышение температуры приточного воздуха внутри рекуператора делают устройство стойким даже к температурам крайнего севера. Как показывает практика, подобное оборудование успешно работает в самых суровых климатических условиях, например, Якутске.
В пластинчатых теплообменниках используется разный материал. Пластиковые и металлические теплообменники – обмерзают. В мембранных теплообменниках используется тонкая пленка, которая пропускает только влагу. Теплообменников в такой установке сразу два либо три – в зависимости от модели.
КПД является одной из основных характеристик рекуператора, и на его величину, перед покупкой установки, следует обращать особое внимание.

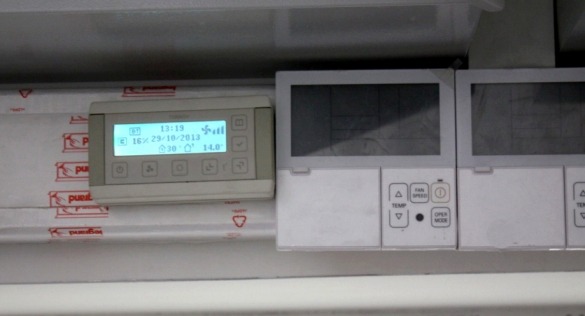

Важно выбрать для своего дома рекуператор, обладающий чувствительной и надежной автоматикой. Ведь нет ничего хуже, чем оборудование, которое постоянно задействовано в работе и с завидной регулярностью требует к себе внимания. Современная автоматика рекуператоров открывает перед пользователями дополнительные возможности:
А конструктивные особенности позволяют оснастить устройство дополнительными опциями и системами:
Сюда же можно отнести систему улучшенной фильтрации.

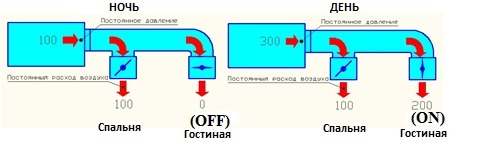

При выборе оборудования нужно рассматривать приточно-вытяжную установку, как климатический комплекс, который будет поддерживать расход воздуха, а также температуру и влажность (при необходимости) в заданном режиме. Установка дополнительных нагревателей, охладителей, VAV клапанов, увлажнителей или осушителей уже сегодня становится жизненной необходимостью.
Если сам рекуператор не может поддерживать нужную температуру приточного воздуха, то устройство следует дооснастить нагревателем соответствующей мощности. В среднем, если расчетная температура в канале не опускается ниже +14...+15°С, то нагреватель можно не устанавливать. Мое же мнение, таково: лучше не включать нагреватель, если он не нужен, чем, когда нужен – нечего будет включать.
Вышеперечисленные системы и устройства позволяют свести к минимуму участие человека в управлении системой и улучшить качество микроклимата в доме. Современная климатическая система способна постоянно контролировать работоспособность всех узлов опционального оборудования и при необходимости предупреждать пользователя о проблемах в работе системы и об изменении микроклимата в помещении. При использовании VAV системы значительно снижаются расходы на эксплуатацию установки путем временного и/или частичного отключения отдельных помещений от вентиляционной системы.
В настоящее время существуют модели рекуператоров, которые способны подключаться к индивидуальным системам «Умный дом», используя протоколы ModBus или KNX. Подобные устройства идеально подойдут для ценителей продвинутого и современного функционала.
Выбирая рекуператор, важно обратить внимание на уровень шума, который он создает в процессе эксплуатации. Этот показатель зависит от материала, из которого изготовлен корпус устройства, от толщины корпуса, от мощности вентиляторов и от других параметров.
По типу установки рекуператоры бывают подвесными (монтируются на потолок) и напольными (устанавливаются на ровную горизонтальную поверхность или вешаются на стену). Выходы под вентканалы могут быть как с двух сторон («сквозная» компоновка) так и с одной стороны («вертикальная» компоновка). Какой рекуператор нужен именно вам – это зависит от конкретных параметров вашей вентиляционной системы и от того, где именно будет монтироваться приточно-вытяжное оборудование.

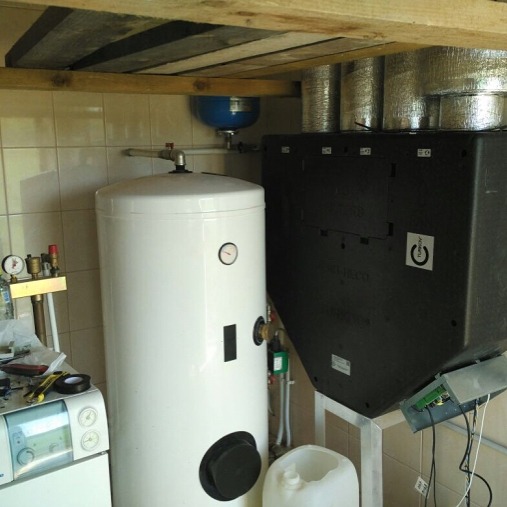

Рекомендации по установке в основном касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для установки используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.
Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.
Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений), следует делать максимально утепленными. Воздуховоды, идущие от оборудования до улицы (приточные и вытяжные), также обязательно утепляются. Еще необходимо теплоизолировать узлы прохода воздуховодов сквозь наружные стены.
Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

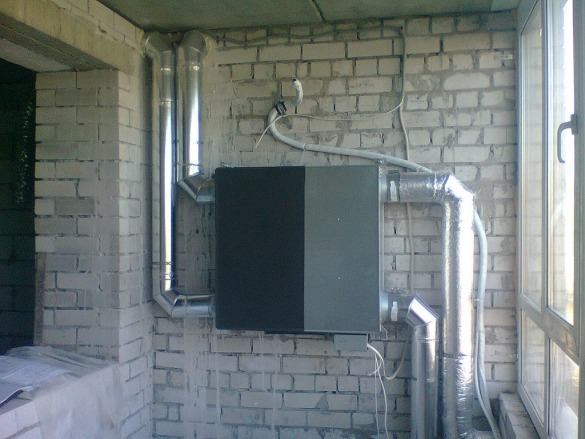

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.
При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.
Как бы там ни было, расположение установки во многом зависит от особенностей планировки квартиры или дома, от компоновки и расположения вентиляционной сети и от габаритов устройства.
Особое внимание рекомендуется уделять такому элементу, как ригель. Уже существующие ригеля могут стать большой проблемой при прокладке вентиляционной сети. Обойти данный элемент можно только через техническое помещение или встроенный шкаф, что получается далеко не всегда. Поэтому о проекте вентиляции следует задуматься еще при проектировании дома, заранее предусмотрев в ригеле наличие проходных окон. Эта же рекомендация касается узлов прохода через кровлю.

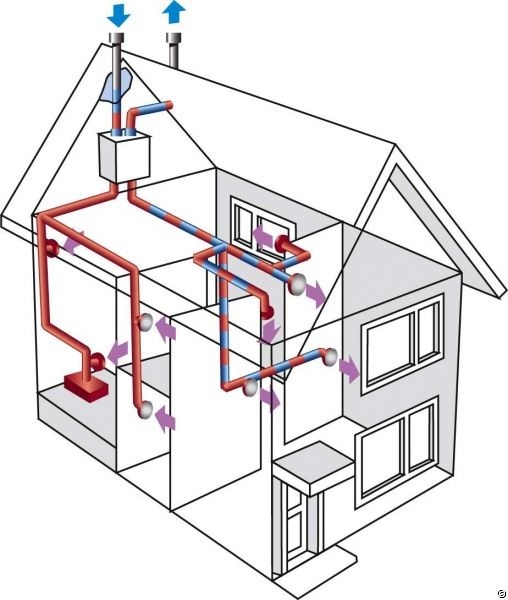

Если в вентиляционную систему встроен рекуператор, то вытяжными каналами рекомендуется оснащать помещения общего пользования (коридоры, прихожие и т. д.), а также технические помещения. При этом подачу свежего воздуха следует осуществлять в жилые комнаты: спальни, кабинеты, залы и т. д.
Вентилировать требуется все помещения, относящееся к жилым. Коридоры, прихожие и технические помещения вентилируются косвенно или небольшими порциями.
Жилые помещения можно оснастить и вытяжными и приточными каналами – одновременно, но в большинстве случаев приточных каналов бывает достаточно. Вытяжка в этом случае делается «центральная», как правило, представляя собой одну или две вытяжные точки, расположенные в коридорах.
Что касается кухонь и ванных комнат: эти помещения следует комплектовать отдельными вытяжками, которые утилизируют отработанный воздух в общедомовые вентиляционные каналы (в квартирах) или наружу (в частных домах).
